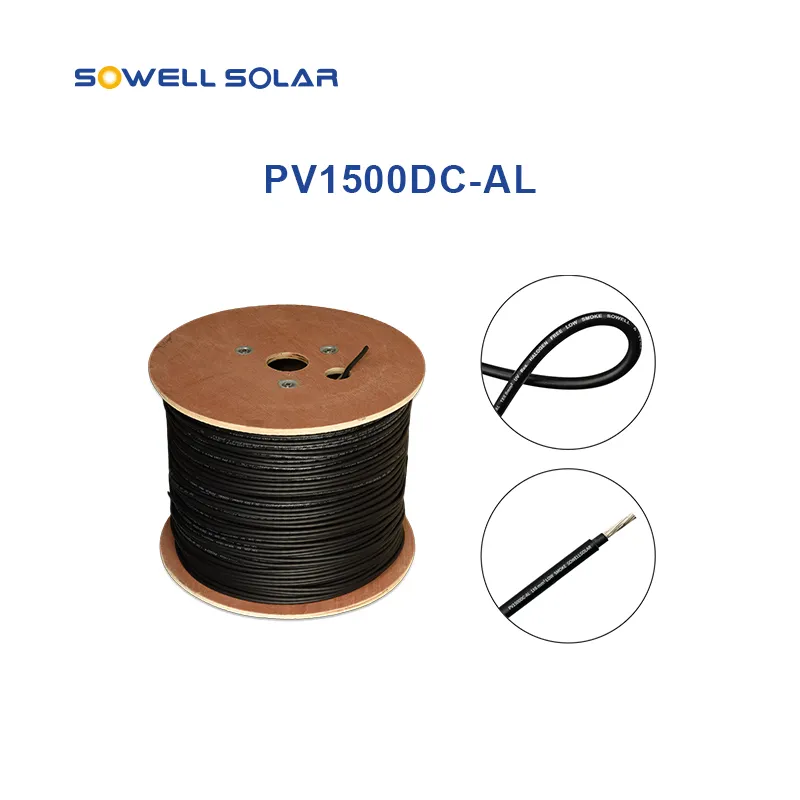

مع زيادة تركيبات الطاقة الشمسية، تجذب معماريات التيار المستمر بقدرة 1500 فولت الانتباه لقدرتها على تقليل تعقيد النظام وتحسين اقتصاديات المشاريع الكهروضوئية الكبيرة.كابل الطاقة الشمسية من الألومنيوم PV1500DC-ALيعكس مناقشة صناعية مهمة: كيف تؤثر المواد الموصلة والتصميم الكهربائي والمتانة الخارجية على أداء أنظمة الطاقة الشمسية الحديثة.
إن التحول نحو الأنظمة الكهروضوئية ذات الجهد العالي ليس مجرد مسألة زيادة معدلات الجهد. كما يتطلب أيضًا تنسيقًا دقيقًا بين الوحدات والعاكسات وعزل الكابلات والموصلات ومعدات الحماية. يساعد فهم هذه العلاقات في تفسير سبب تحول اختيار الكابلات إلى جزء مهم من تخطيط مشاريع الطاقة الشمسية.
تحتوي مزارع الطاقة الشمسية على نطاق المرافق على شبكات واسعة من الوحدات والتوصيلات الكهربائية. في العديد من التركيبات، يسمح الانتقال من 1000 فولت إلى 1500 فولت من بنية النظام DC بتوصيل المزيد من الوحدات في سلسلة، مع مراعاة حدود المعدات ومتطلبات التصميم المحلية.
يمكن أن يؤدي هذا التكوين إلى تقليل عدد السلاسل الفردية والمكونات الكهربائية المرتبطة بها اللازمة لسعة تثبيت معينة. قد يؤدي أيضًا إلى تقليل طول بعض مسارات الكابلات وتقليل تكاليف توازن النظام. ومع ذلك، يعتمد التوفير الفعلي على تخطيط الموقع، واختيار المعدات، وتكوين العاكس، والقرارات الهندسية.
كما أن جهد التشغيل العالي يضع متطلبات أكبر على تنسيق العزل، وتوافق الموصل، والحماية الكهربائية. يجب أن يكون كل مكون مناسبًا لأقصى جهد للنظام والظروف البيئية المتوقعة.
لقد تم استخدام النحاس تقليديًا على نطاق واسع في الكابلات الكهربائية بسبب موصليته العالية. يوفر الألومنيوم توازنًا مختلفًا في الخصائص، بما في ذلك الكثافة المنخفضة واحتمالية انخفاض تكاليف المواد الخام. جعلت هذه الخصائص موصلات الألومنيوم مجال اهتمام في نقل الطاقة على نطاق واسع وتطبيقات الطاقة الكهروضوئية المختارة.
الميزة الرئيسية هي الوزن. الألومنيوم أخف بكثير من النحاس بنفس الحجم، مما يجعل التعامل مع الكابلات ونقلها أسهل. في المشاريع التي تتضمن شبكات كابلات موسعة، قد يؤثر تقليل وزن الموصل أيضًا على تخطيط التثبيت.
ومع ذلك، فإن الألومنيوم والنحاس غير قابلين للتبادل على أساس واحد لواحد بسيط. الألومنيوم لديه موصلية كهربائية أقل من حيث الحجم، لذلك يجب تصميم المقطع العرضي للموصل بشكل مناسب لتلبية متطلبات حمل التيار وانخفاض الجهد. تعد تقنية الاتصال مهمة أيضًا لأن الألومنيوم يمكن أن يشكل طبقة أكسيد، وقد تزيد المحطات الطرفية غير المناسبة من مقاومة التلامس.
لكابل الطاقة الشمسية من الألومنيوم PV1500DC-ALلذلك، يجب أن يأخذ التقييم ذو الصلة في الاعتبار أبعاد الموصل والتيار المقدر وأداء العزل والتوافق مع الموصلات والمحطات الطرفية المحددة بدلاً من التركيز على تكلفة المواد وحدها.
يجب أن يلبي الكابل المناسب المتطلبات الكهربائية والبيئية للتركيب بأكمله. العوامل التالية تستحق الاهتمام أثناء تخطيط المشروع.
|
عامل الاختيار |
لماذا يهم؟ |
|---|---|
|
تصنيف الجهد العاصمة |
يجب أن يفي بالجهد الأقصى للنظام والمعايير المعمول بها |
|
المقطع العرضي للموصل |
يؤثر على القدرة الحالية، وانخفاض الجهد، ودرجة حرارة الموصل |
|
العزل والغمد |
حماية ضد الإجهاد الكهربائي والتعرض البيئي |
|
مقاومة للأشعة فوق البنفسجية والطقس |
مهم للكابلات المثبتة في الهواء الطلق لفترات طويلة |
|
توافق الموصل |
يساعد في الحفاظ على التوصيلات الكهربائية الآمنة ومنخفضة المقاومة |
|
شروط التثبيت |
يؤثر تجميع الكابلات ودرجة الحرارة المحيطة والتوجيه على الأداء الحراري |
يجب أن يعتمد اختيار الكابل على حسابات المشروع الفعلية ووثائق المنتج التي تم التحقق منها. إن تعيين 1500 فولت وحده لا يثبت أن الكابل مناسب لكل تركيب للطاقة الشمسية.
قد تتعرض الكابلات الشمسية لسنوات من ضوء الشمس والمطر والرطوبة وتقلبات درجات الحرارة والحركة الميكانيكية. يمكن أن يؤدي العزل المطابق بشكل سيئ أو التثبيت غير الصحيح إلى تسريع التدهور، مما قد يؤدي إلى حدوث أخطاء في العزل أو فقدان الطاقة أو انقطاع الصيانة.
ولهذا السبب، يجب أن تحدد مواصفات المشروع معيار الكابل المطبق، والجهد المقدر، ونطاق درجة حرارة التشغيل، والمقاومة البيئية المطلوبة. ممارسات التثبيت مهمة أيضًا: نصف قطر الانحناء، وتباعد الدعم، والحماية من الحواف الحادة، والإنهاء الصحيح، كلها تساهم في أداء الخدمة.
تتطلب موصلات الألومنيوم عناية خاصة عند نقاط الاتصال. يجب أن تتم الموافقة على المحطات الطرفية لمادة الموصل، ويجب أن يتبع التثبيت إجراءات الإعداد والتشديد المحددة. تساعد هذه التفاصيل في تقليل مخاطر التوصيلات السائبة وارتفاع درجة الحرارة الموضعي.
يعكس تطوير الأنظمة الكهروضوئية 1500 فولت جهدًا أوسع لتحسين تكلفة وكفاءة البنية التحتية للطاقة الشمسية. قد توفر موصلات الألومنيوم مزايا عملية في التطبيقات المناسبة، لكن أدائها يعتمد على الحجم الكهربائي الصحيح، والوصلات المتوافقة، والمتانة التي تم التحقق منها.
ومع استمرار توسع مشاريع الطاقة الكهروضوئية،كابل الطاقة الشمسية من الألومنيوم PV1500DC-ALيمثل نقطة انطلاق مفيدة لفحص كيفية تناسب المواد الموصلة مع تصميم النظام الشمسي عالي الجهد. في نهاية المطاف، تحدد القرارات الهندسية السليمة - وليس تقييمات الجهد الكهربي أو اختيارات المواد بشكل منفصل - ما إذا كان تركيب الكابل يوفر خدمة آمنة وفعالة ويمكن الاعتماد عليها.
