تم تصميم هذا الكابل الكهروضوئي (PV) الخالي من الهالوجين والبولي أوليفين المتقاطع خصيصًا لأنظمة توليد الطاقة الشمسية.

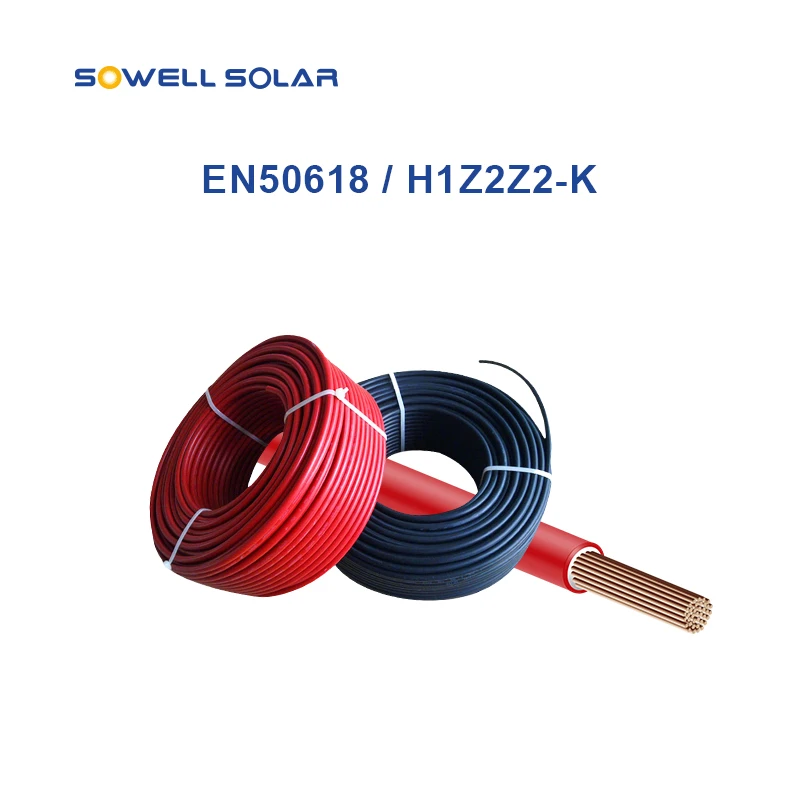

كابل H1Z2Z2-K الكهروضوئي - EN 50618 متوافق تمامًا مع معظم المكونات الكهروضوئية التي يصل تصنيفها إلى 1500 فولت تيار مستمر، بما في ذلك صناديق التوصيل الكهروضوئية والموصلات الكهروضوئية، مما يجعله حلاً مثاليًا للتركيبات الشمسية السكنية والتجارية وعلى نطاق المرافق.
تم تصميم الكابل للاستخدام الخارجي طويل الأمد، ويوفر أداءً كهربائيًا ممتازًا وقوة ميكانيكية ومقاومة بيئية، مما يضمن نقل الطاقة بشكل آمن وموثوق طوال فترة خدمة النظام الكهروضوئي.
PNTECH كابل الطاقة الشمسية الكهروضوئية
إن 50618 H1Z2Z2-K
1 × ** مم²
تيار مستمر 1500 فولت
لا تقم بفصله تحت الحمل
كابل الطاقة الشمسية الكهروضوئية 4 مم²

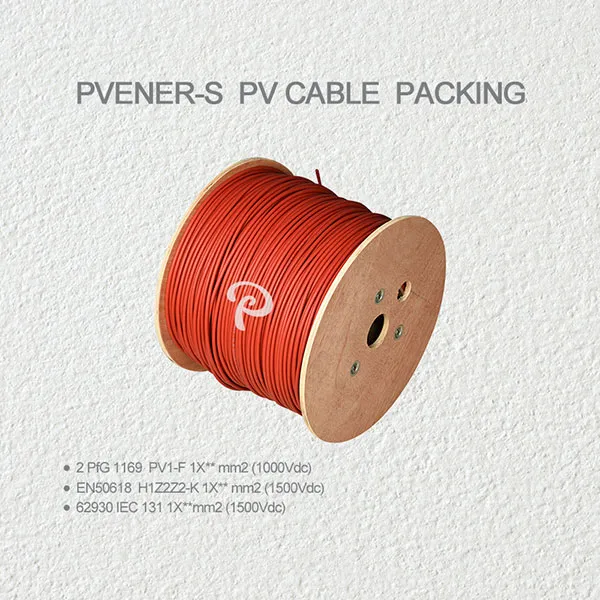

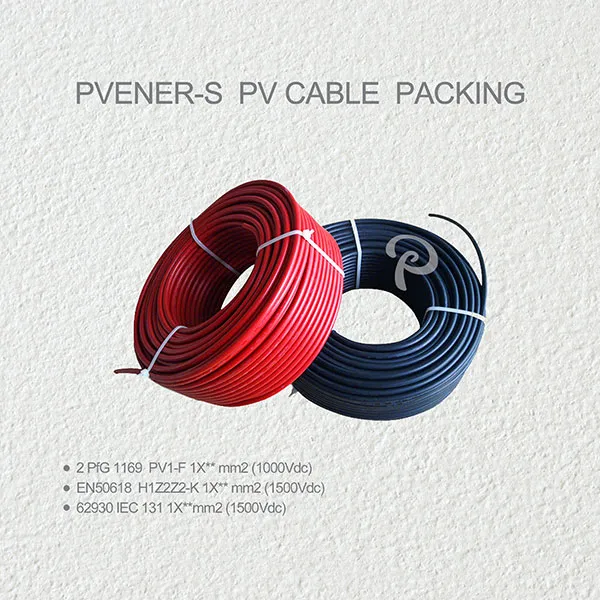

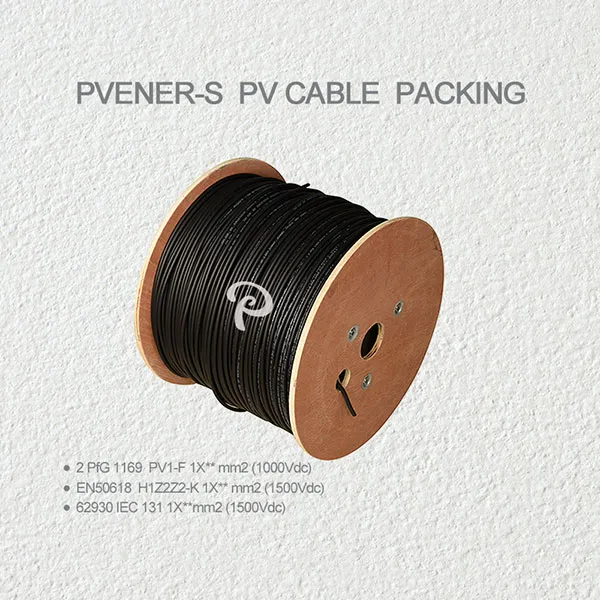

100 متر لكل لفة، 112 لفة لكل منصة نقالة
500 متر لكل لفة، 18 لفة لكل منصة نقالة
تحميل الحاويات
يمكن للحاوية الواحدة التي يبلغ طولها 20 قدمًا تحميل 20 منصة نقالة
التخصيص
تتوفر أحجام الكابلات الأخرى وأطوال اللف وخيارات التغليف عند الطلب
1. موصل
موصل نحاسي معلب، تم تصنيعه وفقًا للمواصفة IEC 60228، الفئة 5، مما يوفر مرونة ممتازة، وموصلية، ومقاومة للتآكل.
2. العزل
125 درجة مئوية منخفض الدخان، خالي من الهالوجين، بولي أوليفين مثبط للهب، مما يضمن ثباتًا حراريًا عاليًا، والسلامة الكهربائية، وحماية البيئة.
3. الغمد الخارجي
125 درجة مئوية منخفض الدخان، خالي من الهالوجين، بولي أوليفين مثبط للهب، يوفر مقاومة قوية للحرارة والتآكل والظروف البيئية الخارجية.
4. عملية خاصة
تقنية الربط المتقاطع لشعاع الإلكترون (الربط المتقاطع للشعاع الإلكتروني)، مما يعزز القوة الميكانيكية، ومقاومة الشيخوخة الحرارية، والموثوقية على المدى الطويل.
| رقم الصنف | منتج اسم |
نموذج | تصنيف الجهد االكهربى |
صليب الموصل القسم مم 2 |
تصميم ستراند الرقم × Ø مم |
موصل مقاومة أوم / كم 20 درجة مئوية |
الخارجي Ømm | غمد لون |
|---|---|---|---|---|---|---|---|---|
| بف-H1-15B | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X1.5 | 30/0.25 | 13.70 | 4.7 ± 0.1 ملم | أسود |
| بف-H1-15R | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X1.5 | 30/0.25 | 13.70 | 4.7 ± 0.1 ملم | أحمر |
| بف-H1-25B | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X2.5 | 49/0.25 | 8.21 | 5.3±0.1 ملم | أسود |
| بف-H1-25R | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X2.5 | 49/0.25 | 8.21 | 5.3±0.1 ملم | أحمر |
| بف-H1-40B | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X4,0 | 56/0.285 | 5.09 | 5.6±0.1 ملم | أسود |
| بف-H1-40R | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X4.0 | 56/0.285 | 5.09 | 5.6±0.1 ملم | أحمر |
| بف-H1-60B | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X6,0 | 84/0.285 | 3.39 | 6.1±0.1 ملم | أسود |
| بف-H1-60R | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X6.0 | 84/0.285 | 3.39 | 6.1±0.1 ملم | أحمر |
| بف-H1-100B | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X10 | 77/0.4 | 1.95 | 7.3±0.1 ملم | أسود |
| بف-H1-100R | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1X10 | 77/0.4 | 1.95 | 7.3±0.1 ملم | أحمر |
| بف-H1-160B | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1 × 16 | 126/0.4 | 1.24 | 9.3±0.1 ملم | أسود |
| بف-H1-160R | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1 × 16 | 126/0.4 | 1.24 | 9.3±0.1 ملم | أحمر |
| بف-H1-250B | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1 × 25 | 196/0.4 | 0.795 | 11.2±0.1 ملم | أسود |
| بف-H1-250R | الكابلات الكهروضوئية | H1Z2Z2-ك | 1500 فولت تيار مستمر | 1 × 25 | 196/0.4 | 0.795 | 11.2±0.1 ملم | أحمر |
| بف-H1-350B | الكابلات الكهروضوئية | H1Z2Z3-ك | 1500 فولت تيار مستمر | 1 × 35 | 273/0.4 | 0.565 | 12.6±0.1 ملم | أسود |
| بف-H1-350R | الكابلات الكهروضوئية | H1Z2Z4-ك | 1500 فولت تيار مستمر | 1 × 35 | 273/0.5 | 0.565 | 12.6±0.1 ملم | أحمر |
| تصميم الكابل | |
|---|---|
| موصل | أسلاك النحاس المعلبة، طبقاً للمواصفة IEC 60228، الفئة 5 |
| العزل | 125 درجة مئوية بولي أوليفينات مثبطات اللهب منخفضة الدخان وخالية من الهالوجين |
| سترة خارجية | 125 درجة مئوية بولي أوليفينات مثبطات اللهب منخفضة الدخان وخالية من الهالوجين |
| تكنولوجيا خاصة | شعاع الإلكترون متقاطع |
| الخصائص الكهربائية | |
| الفولطية U0/U | تيار متردد 1000 فولت، تيار مستمر 1500 فولت |
| نطاق درجة الحرارة | -40 درجة مئوية حتى +90 درجة مئوية |
| الأعلى. درجة الحرارة عند الموصل | 120 درجة مئوية |
| دقيقة. نصف قطر الانحناء | 5 × قطر الكابل |
| معايير الصناعة | إن 50618:2014 |
| قوة الشد والاستطالة | وفقًا للمواصفة EN 60811-1-1 |
| الانحناء البارد | وفقًا للمواصفة EN 60811-1-4 |
| خصائص التحمل الحراري | وفقًا للمواصفة EN60216-2 |
| خالٍ من الهالوجين | وفقًا للملحق 50525-1 الملحق ب |
| مقاومة الأوزون | وفقًا للمواصفة EN 50396 |
| مقاومة للأشعة فوق البنفسجية | وفقًا لـ HD 605/A1 |
| خصائص اللهب | وفقًا للمواصفة IEC 60332-1-2 |
| قد يتم تغيير الأبعاد والمواصفات دون إشعار مسبق. | |
لدينا 10 سنوات من الخبرة في إنتاج الكابلات الكهروضوئية والموصلات الكهروضوئية. يمكننا إنتاج 200,000 متر من الكابلات الكهروضوئية و50,000 مجموعة من الموصلات الكهروضوئية يوميًا. منصة التحميل القياسية الخاصة بنا مناسبة أكثر للمبيعات العالمية. لا يحتوي مصنعنا على 6 خطوط إنتاج كابلات عالية السرعة فحسب، بل يحتوي أيضًا على معدات ربط متقاطعة للإشعاع الإلكتروني، وهي المعدات الرئيسية للتحكم في جودة الكابل. تضمن تقنيتنا المتقدمة إنتاج كابلات عالية الجودة.
